数控机械加工侧铣头(角度头)编程入门知识

2022-06-22 11:31:19 147小编 246

①什么是角度头。如下图: ②角度头的结构(来自网络)。 ③角度头怎样与机床主轴(spindle)连接

①什么是角度头。如下图:

图片关键词

图片关键词

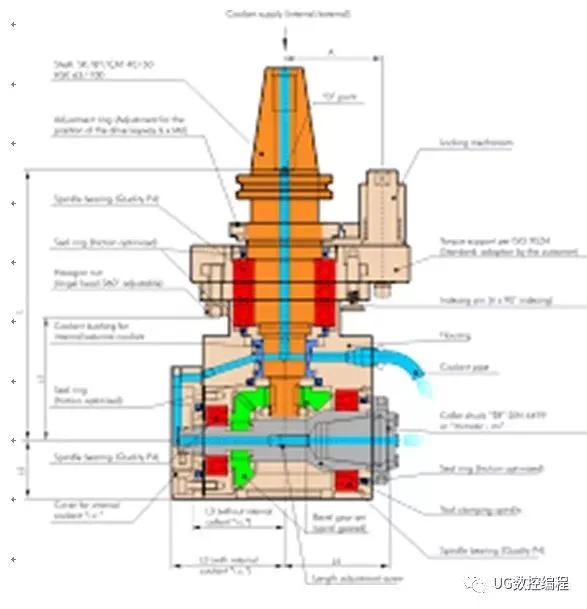

②角度头的结构(来自网络)。

图片关键词

③角度头怎样与机床主轴(spindle)连接。

图片关键词
打开凤凰新闻,查看更多高清图片

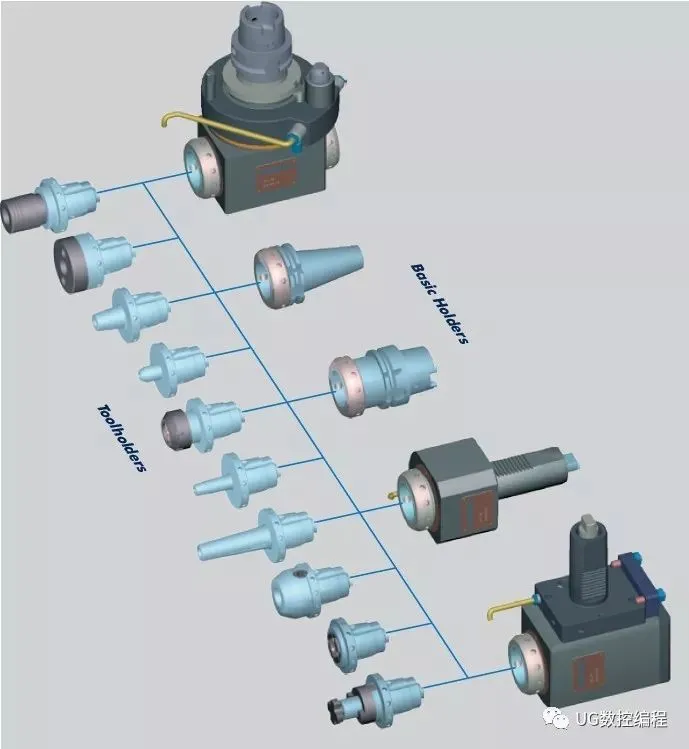

④角度头的应用。

图片关键词

图片关键词

⑤角度头的方向(这种角度头有称之为侧铣头)。

图片关键词

从角度头与主轴的连接可以看出,当主轴定位后(如M19),通常角度头的朝向只有一个,所以在加工几个方向时需要几个角度头(如上图5个角度头)。但是即使是一个方向,可以用多种刀具。

⑥角度头的编程举例。

图片关键词

图片关键词

图片关键词

代码:

G40 G90 G80 G49

G91 G28 Z0.0 X0. Y0.

T1 M06

G17 G54 G90 G0 Y50. X20. (刀尖位于孔右上方)

S1000 M04          (反转,通过角度头后变成正转)

G43 Z-50. H01 M08  (下到第一个孔的中心)

G19     (YZ平面加工)

G98 G81 Y50. Z-50. X-10. F250. R3. (孔中心:Y50. Z-50.  孔深-10.)

Y81.13 Z-86.48 (钻第二个孔)

G80 G00 X20. (往X+方向移动,离开工件)

G17

G91 G28 Z0.0

G91 G28 X0.0 Y0.0

M30

⑦角度头的长度读取与加工坐标的设置。

问题:如下图,机床是怎样读取角度头的横竖长度(VH)的呢?

图片关键词

先看坐标的设置:

图片关键词

图片关键词

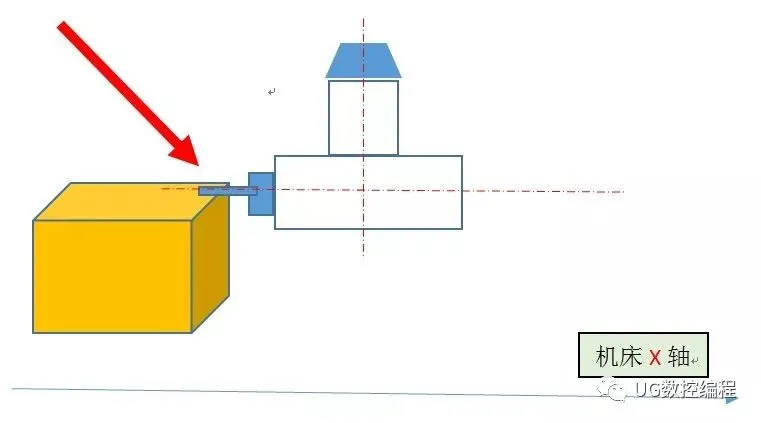

(重点)G54的X:(此时机床已考虑了横向长度H)

刀尖碰工件侧面,读取机床X坐标设为G54的X 坐标, (如法拉克按钮MEASURE)

图片关键词

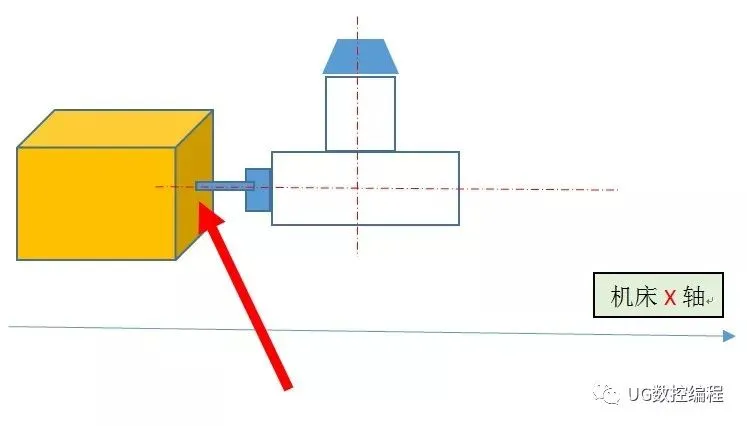

(重点)G54的Z:(此时机床已考虑了竖向长度V)

刀径碰工件顶面,读取机床Z坐标,再下降一个半径值,设为G54的Z 坐标。

图片关键词

G54的Y坐标设置:

刀径碰工件前面,读取机床Y坐标,再移动一个半径值,设为G54的Y 坐标。与一般设定一样。

总结:

1. 角度头的长度是通过设置坐标来计算在内的,(可以不必知道角度头的横竖准确长度VH)。

2. 简单的角度头在主轴定位后,通常只能加工一个方向。

⑧加工面不平行机床轴向。

图片关键词

⑨机床的可选项功能(option)。

1. 有些高端机床可能有角度头的参数设置,如横竖长度。

图片关键词

2. 有些高端机床可能有特定的参数设置界面,如:

图片关键词

⑩机床的附件(attachment)。

1. 以上所讲是比较小的角度头,可以考虑直接从刀库自动换刀,有些角度头尺寸较大,如下图,称之为附件。通常这种附件是有附加的存储空间(attachment room).

图片关键词

附注:

1. 可调角度头。

如下图,这种角度头的编程通常用到宏程序读长度补偿。

图片关键词

2. 角度头的软件编程。

角度头的编程通常用到宏程序读长度补偿。如果软件后处理得当,最好是软件编程,通过软件来考虑长度补偿。
